RUGOSIDAD

RUGOSIDAD.👀

Una de las características más importantes que es capaz de comunicar un símbolo de mecanizado, es el acabado de la superficie de la pieza, pueden definirse por medio del símbolo de la rugosidad. Un concepto que se emplea para indicar el nivel de irregularidades o huellas que se aprecian sobre la superficie de la pieza.

La medida de la rugosidad es la micra, cuya unidad equivale a 0,001 mm, y esta se mide por medio de un aparato llamado rugosímetro. Dicho esto, sin duda, la rugosidad debe quedar adecuadamente señalizada sobre los dibujos técnicos de la pieza.

Para ello, se utilizan una serie de valores numéricos y símbolos de mecanizado, determinados según las normas de calidad, y que difieren según el país donde se elabore la pieza.

A continuación, te dejamos los valores que puedes encontrar sobre plano en referencia a la rugosidad:

Los símbolos de mecanizados más usuales para representar la dirección de las rugosidades son:

=	La dirección de los surcos debe ser paralela al plano.
T invertida	La orientación de las rugosidades debe ser perpendicular al plano.

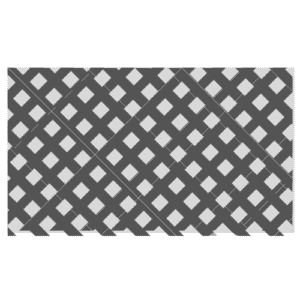

X	Dirección cruzada en dos direcciones oblicuas en relación al plano.
M	Dirección multidireccional.
C	Debe ser lo más circular posible con respecto al centro de la superficie.

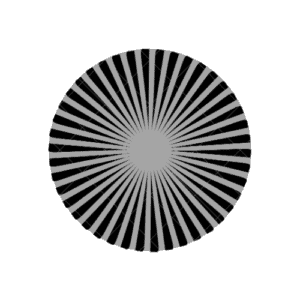

R	Aproximadamente radial con respecto al centro de la superficie.
P	Los surcos son en particular, no direccionales o protuberantes.
